Монтажные схемы обвязки котлов

 в #admin / отопление -

Возможен монтаж твердотопливных котлов по следующим схемам:

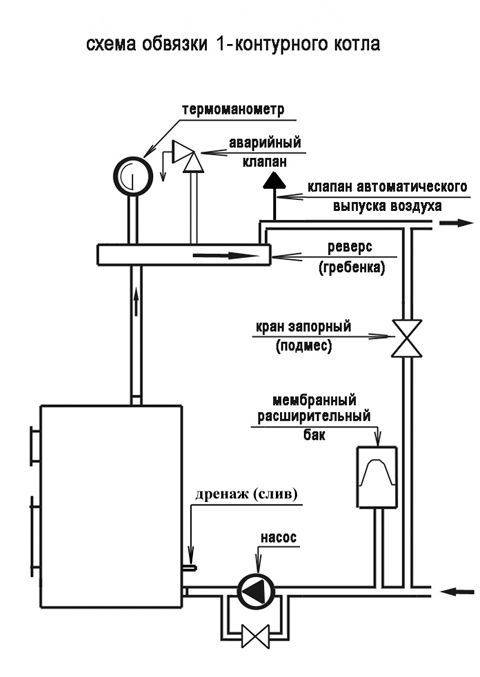

  1. Обвязка одноконтурного котла

Схема обвязки твердотопливного котла

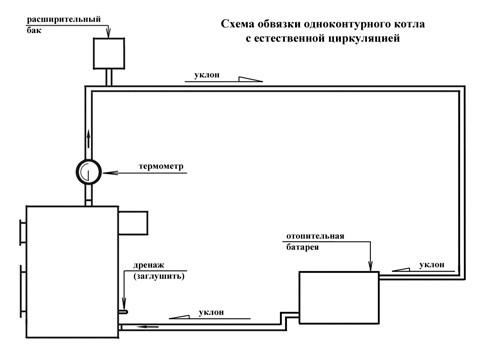

2. Обвязка одноконтурного котла (естественная циркуляция теплоносителя)

схема обвязки 1

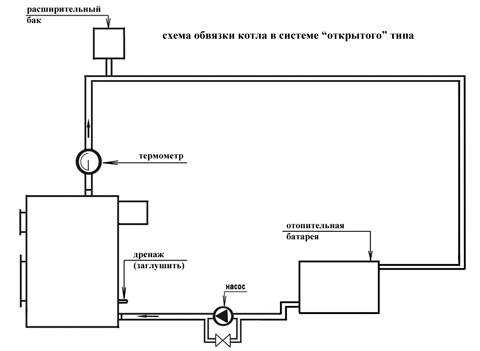

3. Обвязка котла с насосом циркуляции в системе (открытый тип)



схема обвязки 3

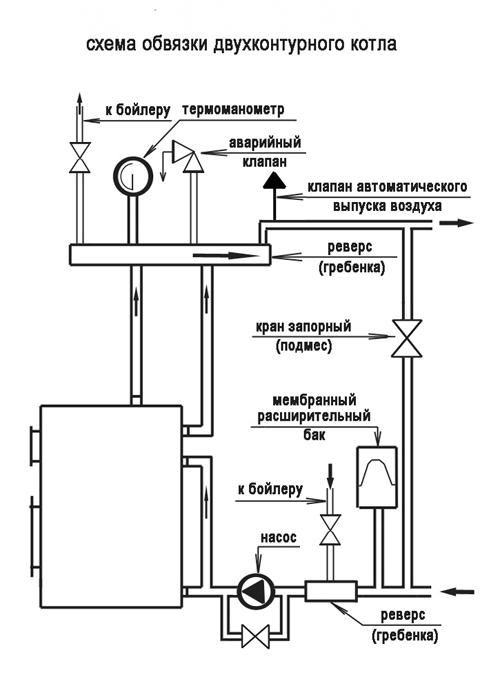

4. Обвязка двухконтурного котла

схема обвязки 4
